智能防水控制器
産 品 手 冊
LS-120系列
技術專線：18665008876
産品概述
LS-120系列，是目前國內第一款主打防水的智能型水泵控制器,輕松應付泵房各類水汽鹽霧粉塵等，相比傳統控制箱更加穩定可靠，經濟實惠，且節省人力物力，深受廣大用戶好評。本控制器廣泛應用于潛水排污泵、深井給水泵、消防穩壓泵、多級離心泵、污水提升裝置、等用于啓動與控制，适應于22KW以下，直接啓動、浮球、壓力等控制。
型号說明
–[@1] [@2] [@3]
@1設計序列号
@2 ID代碼(0.LED型熱繼保護，5.中文液晶型熱繼保護+電流保護)
@3是否有通訊(0無通訊，1有通訊)

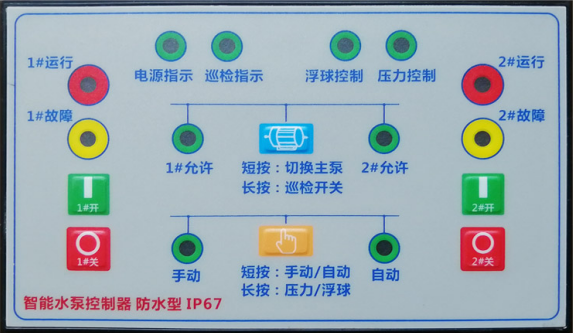

圖為：120

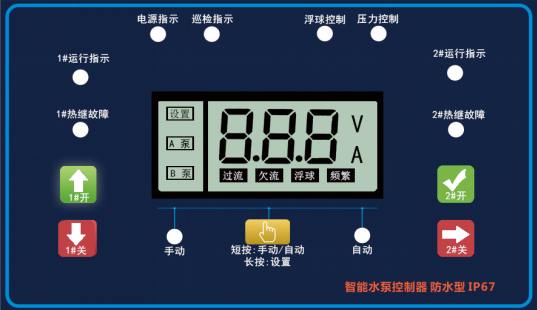

圖為：150

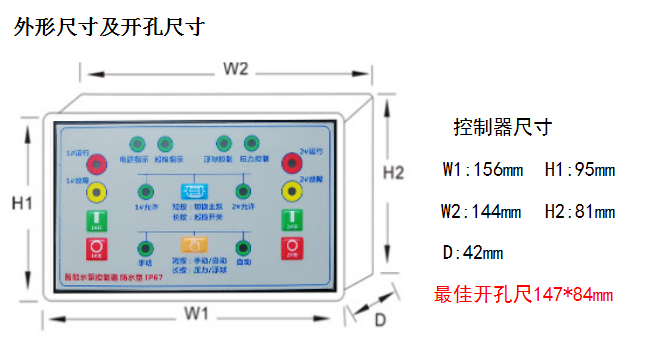

圖1-1産品尺寸

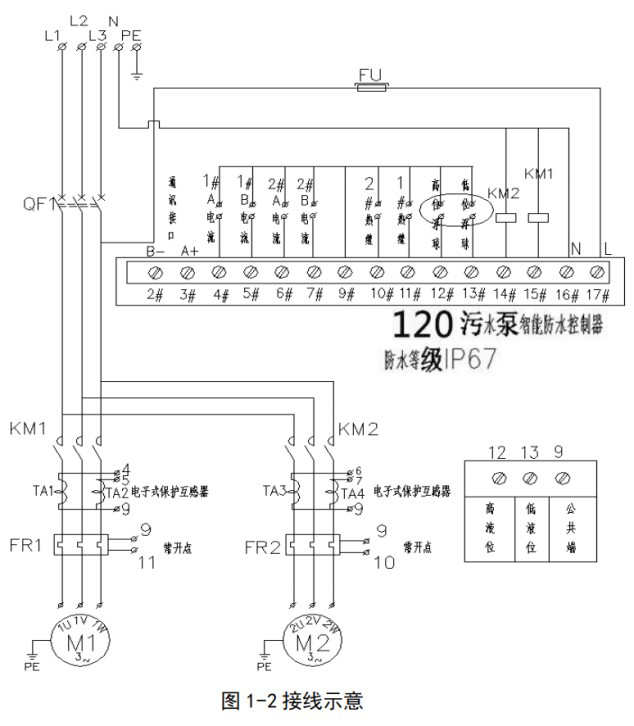

接線圖
操作說明
基本操作
u 手自動切換
1.點擊按鈕
，手動指示燈
亮起。則當前為手動狀态，可以手動啓停對應1号或2号水泵。
2.點擊按鈕，自動指示燈
亮起。則當前為自動狀态，系統根據輸入信号自動運行。
u 手動啓停水泵
注意，在自動工作的狀态下，無法手動啓停水泵。
以啓動1号泵為例，操作步驟如下：
1. 切換系統至手動狀态。
2. 點擊按鈕
，一号泵運行指示燈
亮起，則1号泵對應繼電器輸出，驅動接觸器啓動1号泵。
高級設置
LS-120系列和150系列UI界面不一樣，操作步驟有所區别，以下将兩系列的高級設置分别介紹。
LS-120系列高級設置
u 切換主泵
1.點擊切換按鈕
，一号泵使用指示燈常亮
則使用1号泵；2.再次點擊切換按鈕，二号泵指示燈常亮
則使用2号泵；
3.再次點擊切換按鈕，一号，二号指示燈同時亮，則說明當前為雙泵輪換。
u 屏蔽和取消屏蔽水泵
如當前隻有1台水泵或者其中一台水泵已經損壞，需要屏蔽某台水泵如2号泵操作如下：
1. 切換至手動狀态。
2. 同時按住
不松，10秒鐘後松開，內置喇叭報警，屏蔽成功，此時切換主泵将無法切換到2号泵使用，僅可以使用1号泵。
3. 取消屏蔽操作和屏蔽操作一樣。
u 巡檢開關
1.切換至手動狀态。
2.長按切換主泵鍵10秒松開。
3.巡檢指示燈
亮起，則當前為巡檢功能啓用。
關閉巡檢功能和開啓巡檢功能操作一樣。關閉成功巡檢指示燈熄滅。
u 壓力，浮球控制切換
1.切換至手動狀态。
2.長按手自動切換鍵10秒松開。
3.浮球指示燈
亮起，則當前為浮球控制，高啓低停。
4.壓力指示燈
亮起，則當前為壓力控制，低啓高停。
150系列高級設置
u 進入設置狀态
u 手動狀态，按住設置按鍵
3秒，即可進入一級菜單，屏幕顯示P00。同時屏幕設定指示
顯示。
u 退出設置狀态
在屏幕指示設置狀态顯示時。通過點擊退出按鈕
可退出設置狀态。
u 參數設置方法
1.進入設置狀态後，通過上下按鍵
，
調節需要調整的參數。
2.點擊确認按鈕
進入二級菜單，即：目标參數設置頁面。
3.點擊上下按鈕，設定不同的值。
4. 點擊确認按鈕完成設定。
5.點擊退出按鈕可退出本級菜單，返回一級菜單。
150系列參數代碼對照表
參數組
|
參數代碼
|
默認值
|
參數值定義
|
單位
|
參數定義
|
P0組
傳感器設置
|
P00
|
1
|
2. 壓力控制
|
無
|
控制方式
|
P1組
主泵設置
|
P10
|
3
|
1. 啓用1泵，2泵停用
2. 啓用2泵，1泵停用
3. 雙泵輪換。
|
無
|
主泵選擇
|
P2組
巡檢設置
|
P20
|
0
|
0. 巡檢關閉
1. 巡檢開啓
|
無
|
巡檢開關
|
P21
|
30
|
設定相隔多少天水泵開啓一次，防止鏽蝕。
|
天
|
巡檢定義
|
P3組
電子保護設置
|
P30
|
0
|
0. 電子保護關閉
1. 電子保護開啓
|
無
|
電子保護開關
|
P31
|
1
|
水泵運行電流低于本設定值，經過P32設定時間報空載故障。
|
A
|
空載電流
|
P32
|
15
|
水泵空載經過本設定時間後報警。
|
秒
|
空載延時
|
P33
|
99
|
水泵運行電流高于本設定值，經過P34設定時間報過載故障。
|
A
|
過載電流
|
P34
|
15
|
水泵過載經過本設定時間後報警。
|
秒
|
過載延時
|
P35
|
0
|
0. 反時限保護關閉
1. 反時限保護開啓
|
無
|
反時限保護開關
|
P4組
浮球預警設置
|
P40
|
0
|
0. 浮球異常預警關閉
1. 浮球異常預警開啓
|
無
|
浮球異常預警開關
|
P41
|
24
|
單台電機連續工作24小時報警
|
小時
|
浮球異常定義
|
P42
|
0
|
0. 浮球預警發生不停機
1. 浮球預警發生停機保護
|
無
|
浮球預警停機
|
P5組
頻繁啓停設置
|
P50
|
0
|
0. 頻繁啓停預警關閉
1. 頻繁啓停預警開啓
|
無
|
頻繁啓停預警開關
|
P51
|
30
|
每日啓停超過本設定值報警
|
次
|
頻繁啓停定義
|
P6組
通訊設置
|
P60
|
1
|
1-255.站點号
|
無
|
機組站号，Modbus485通訊的站點号
|
P7組
恢複出廠設置
|
P70
|
0
|
0. 不恢複
1. 恢複出廠設置
|
無
|
恢複出廠
|
有限責任
非常感謝您選用本控制器，LS-120系列控制器采用了最先進的控制技術，在嚴格先進的生産管理控制下完成。一旦産品出現質量問題，我公司及其受權的服務中心将竭誠為您提供及時的優質服務。
LS-120系列控制器的保修期為從産品出廠日期起24 個月。在保修期內，零部件的維修或更換不影響原産品的保修期，若原産品的保修期已不足3 個月，維修或更換的零部件仍享有3 個月的保修期。
※ 産品在保修期內正常狀态下使用時，由于非用戶原因産生的故障，我公司将提供保修服務。
※ 對于非保修範圍的産品，在維修完成後将合理收取零部件費用和維修費，并為用于維修的零部件再
次提供3 個月的保修期。
