該設備技術先進、抗幹擾能力強、有多種保護功能，占地面積少、操作、維修方便，能根據用戶用水量的變化自動調節水泵轉速，實現恒壓或變壓變量供水，使管網供水壓力恒定，從而也大幅度節約了電能及水泵機械部分的磨損程度，減少了因超壓造成管網的爆裂及滲漏。

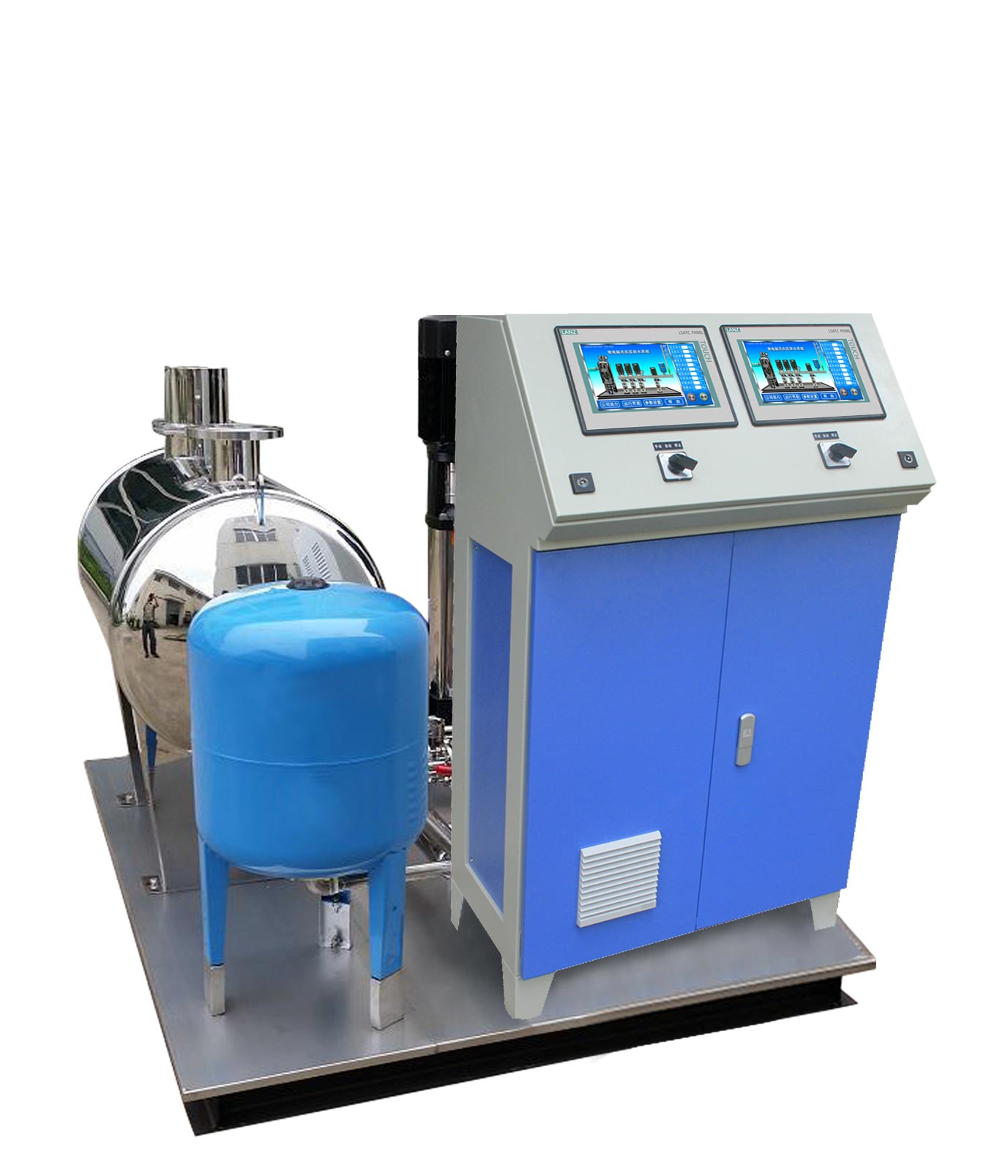

變頻恒壓供水

一、産品系列簡介
　　LANZ系列變頻恒壓無塔供水系統采用國際上先進的交流電動機變頻調速技術，對水泵進行調速以達到恒壓供水的目的。該系統由以下幾部分組成：
（1）壓力傳感器将管網上壓力信号變化量轉化為電信号變化量，輸給PID控制器。
（2）PID控制系統将電信号經分析運算後，輸出給變頻調速器。
（3）變頻器按PID的信号控制水泵轉速以調節水壓。
（4）用戶根據實際情況在PID上設定所需壓力值，該系統根據用戶用水量的變化，随時自動調節水泵轉速，以維持恒壓變量供水，從而大幅度的節約電能，提高供水質量。

1. CPC-300觸摸屏供水系列：
　　通過用供水專用控制器或PLC配套PID、壓力傳感器等來控制變頻器按一定的順序輪流驅動1台或多台水泵變頻運行。變頻器能根據壓力閉環控制要求自動确定運行泵台數（在設定範圍內）同一時間隻有1台泵由變頻驅動，當變頻驅動的泵運行到設定的上限頻率而需要增加泵時，變頻器将該泵切換到工頻運行，同時驅動另一台泵變頻運行。（例如：如一套系統，3台15KW水泵，當打到自動恒壓供水時，按啓動開關開始工作，變頻器首先起動第一台水泵；當單台水泵達到最高轉速（即頻率50HZ=工頻時）仍達不到所設定的壓力，這時PLC或供水控制器将這台水泵切換到工頻運行，變頻器帶運下一台水泵啓動并控制其轉速；當第二台泵到最高轉速（即頻率50HZ=工頻時）還達不到所設定的壓力，PLC或供水控制器将第二台泵也切換到工頻，變頻器将帶動第三台水泵運行并控制轉速以滿足供水壓力。當用戶用水量變小，變頻器首先降低第三台水泵轉速；當轉速降到5HZ時接近停機時，管網壓力仍然偏大時，PLC或供水控制器将前三台的某一台水泵停機，變頻器繼續對水泵進行轉速調節，以此得到管網恒壓。

2. CPC-300消防與生産生活系列：
　　控制櫃是具有寬範圍恒壓控制系統，适用于生産與消防用水共用一個管網，設定低恒壓用于生活，高恒壓用于消防。CPW300變頻供水設備系列：

3. 消防供水系列
　　1号、2号為穩壓泵，3号、4号為消防泵。平時1号、2号穩壓水泵一直交替工作，始終保持管網系統壓力，當出現火情打開消火栓時，水流指示器發出信号，通過控制系統自動啓動水泵3号、4号。其中3号、4号互為備用。該設備采用微機控制，具有自動啓動泵功能，也可用變頻控制，根據用不同的消防壓力要求，設定不同的消防壓力。

二、産品性能與特點
1  CPC-300系列恒壓變量供水系統設計合理，操作方便，運行安全可靠， 無需水塔和高位水箱及氣壓罐就可以做到高質量安全供水。本設備占地面積小，隻需水泵機組和一個變頻器控制櫃的位置。
2 由于無需制造高位水箱和壓力罐，節省了大量鋼材，從而大大減輕了自重，便于運輸和安裝。
3 由于該系統采用了閉環自動控制，可随時根據用戶情況調節水泵轉速，從而改變供水量。由于水泵耗電功率與水泵電機轉速三次方成正比關系；所以水泵調速運行時節電效果非常顯著，平均耗電較通常的供水方式可節電30％--50％。
4 水泵電機采用變頻器軟啓動方式，無大電流沖擊。
5 全部自動調節控制，無需專人值班。
6 保護功能完善，具備故障自動診斷，及配有自動應急裝備。
7 壓力自動顯示，便于調試安裝。
8 用多台小泵代替大泵，電機單機容量降低了1/2—1/3。避免了大馬拉小車的現象，減少了功率損耗。
9 供水範圍寬，可根據用戶需求選擇不同水泵及台數。
10 本系統具有睡眠功能，在管道加裝逆止閥門，管網保持壓力在一定範圍內時，整個系統将停止工作（睡眠），節約電能，将管網壓力不夠時，系統将自動恢複工作。

三、變頻調速恒壓供水原理

四、規格型号及使用範圍
VF10-15-2
注：1. VF10代表變頻無塔供水設備類型 2. 15代表水泵功率（KW） 3.2代表水泵台數

五、安裝調試與使用

六、運行注意事項

七. 應用範圍

●高層建築、生活小區等各類建築中取代高位水池（水塔）、提供生活用水、消
防用水。
●中小型水廠、加油泵站、污水處理廠站。
●工礦企業生産用水(例如化工、紡織、印染、鋼鐵等企業都需大量用水)。
●采暖、空調用的冷、熱水循環系統。
●各種輸油系統
● 特殊場合，如艦艇、軍事基地、人事設施等。

八.技術參數
●1、流量範圍 0～4000m3
●2、壓力範圍 0～2.7Mpa
●3、電機單機容量 0.18～250KW
●4、系統效率 >95%η
●5、調節精度 5%或±0.02Mpa
●6、調節穩定時間 ≯40S
●7、控制方式 PID控制，模糊控制
●8、噪聲 ≯水泵定額
●9、通訊接口 RS/232/485/422
